DAC "OPTIMUM"
AD1865



J'avoue tout de suite: je n'y suis pour pas grand chose! Cet appareil est le fruit du travail de Vernon et de Didier.



Cliquez sur ce lien pour charger une photo en haute résolution

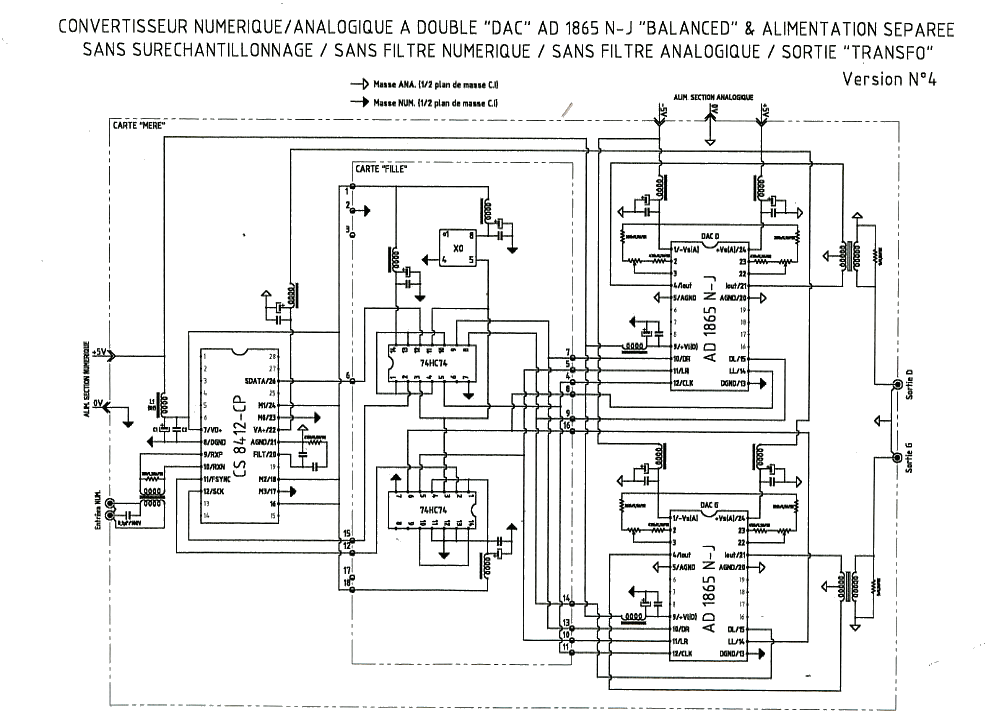

Plans de réalisation
Me contacter pour les typons double face de la carte principale

En gros, à ce que j'ai pu comprendre, après le décodage SPDIF les signaux vers le DAC sont commutés de sorte que
le DAC travaille façon "push-pull" sur le transfo de sortie, le signal d'un canal est disponible alors aux bornes de la
résistance de sortie de1K. Il faut donc deux DAC AD 1865 pour la stéréophonie. Le niveau des sorties est faible, de l'ordre

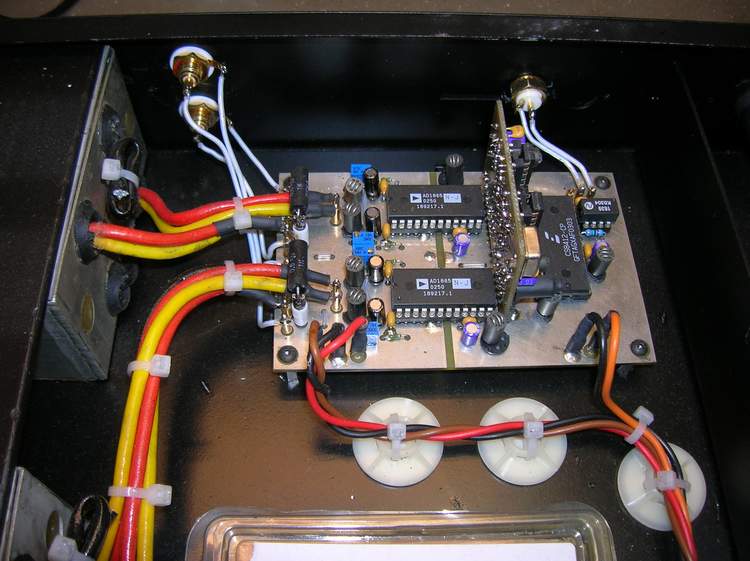

de 1V. Il existe trois versions de carte fille qui présentent chacune un schéma différent de commutation.La version 3
a été retenue après écoute. Ne comportant pas de filtre en sortie des précautions sont à prendre quand les appareils en
aval sont à transistors.


Cliquez sur ce lien pour charger une photo en haute résolution

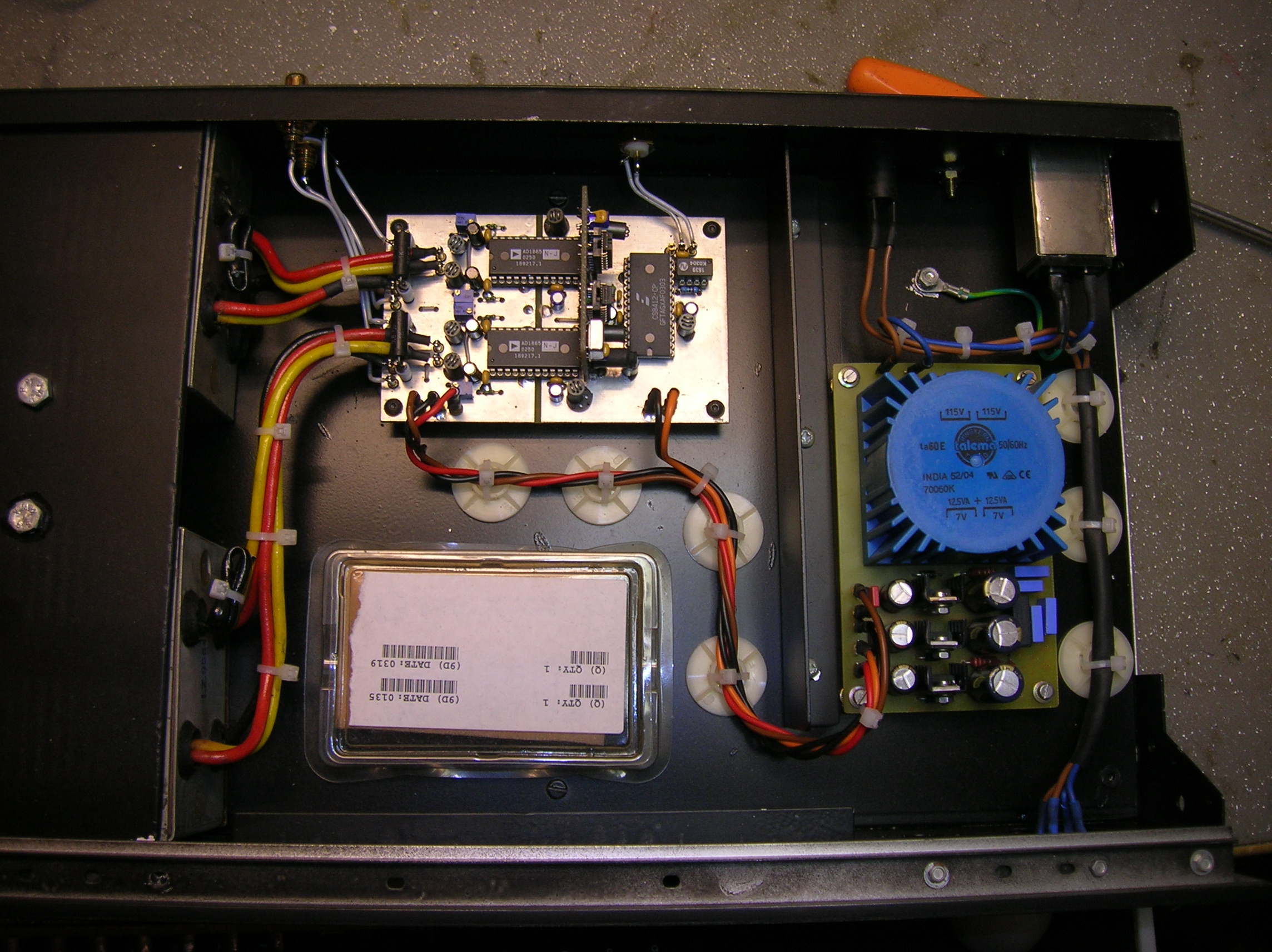

J'ai construit mon DAC dans le coffret d'un vieux tuner. J'ai replaqué le fond et les deux façades avec des tôles d'acier.
La façade est en inox gravé "peau de porc" peint en noir.(La boite en plastique contient les composants de rechange,
attention à l'obsolesence des composants!)
Le décodeur SPDIF CS 8412 peut être remplacé avantageusement par le CS8414. Celui-ci n'existant qu'en CMS, on
le trouve monté sur une petite platine d'adaptation sur un célèbre site d'enchères pour pas cher.



LES TRANSFOS D'ALBERT

Ma contribution au projet a été de proposer les transfos d'Albert à Vernon...
Vernon cherchait pour le prototype différents transfos 600/600 ohms à point milieu pour le primaire: je me suis souvenu
alors des transfos d'Albert: Albert HERENSTEIN (1923-2012) vendeur Lyonnais de matériel des surplus militaires avait en

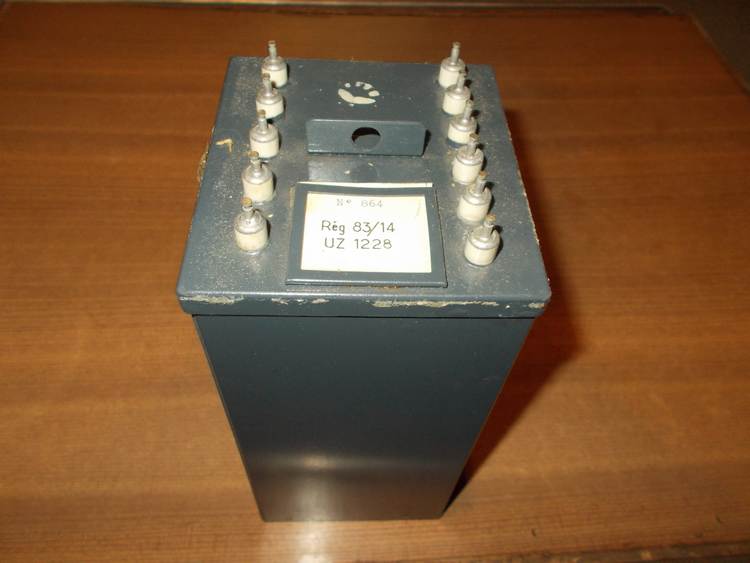

sa possession une grande quantité de transfos "translateurs". Ceux-ci se présentaient sous la forme d'un boitier metallique
comportant chacuns trois transfos noyés dans de la cire.





Même après une recherche sur Internet leur fonction m'échappe mais je me souviens qu'Albert nous expliquait que ces boitiers
étaient intallés de loin en loin sur des lignes téléphoniques pour augmenter artificiellement leur nombre en créant des lignes
fantômes. Cela devait impliquer une qualité extrème car les transfos sont bobinés "deux fils en main"sur des carcasses formées
d'un sandwich de tôles "dynamo" et de tôles ANHYSTER . Albert s'était rendu compte de la chose en laissant un transfo à
l'humidité: seules les tôles "dynamo" avaient rouillé. Etant sûr leur grande qualité il avait fait faire des mesures sur ces
tansfos dans la bande des fréquences audio (même Mr ROGGERO fut mit à contribution) mais le verdict est sans appel:
Ces transfos sont parfaits mais n'intéressent personne de par leur impédance et leur rapport 1/1!
Après essai sur le DAC les transfos de "translateurs" furent adoptés. Enfin une application pour les transfos d'Albert!

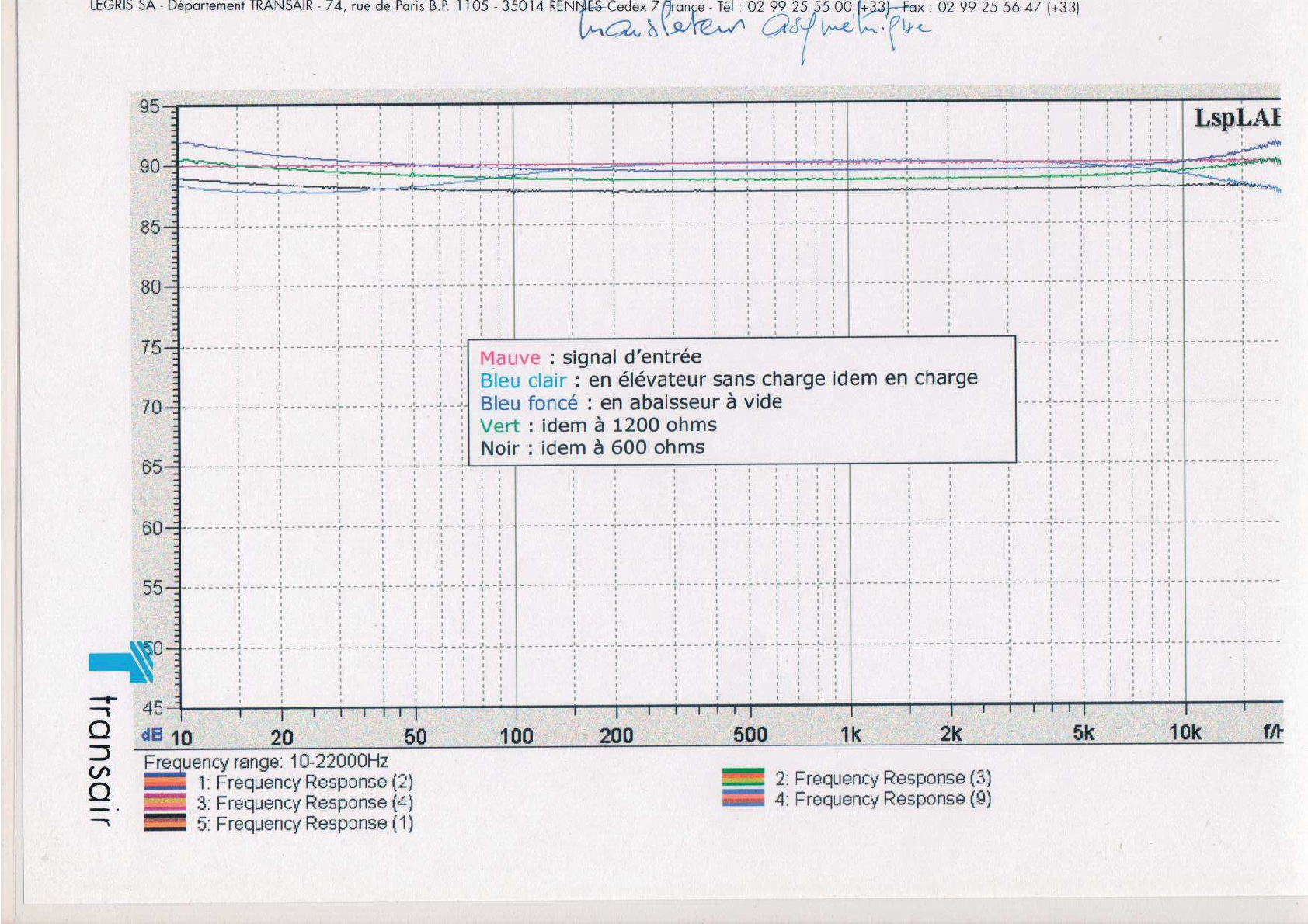

Voici les relevés de la courbe de réponse fait il y a 20 ans par Alain M. Que dire de plus!



Les transfos sont à gauche avec des fils de sortie jaunes et rouges.

Pour ma part j'ai remplacé la résistance de sortie de haute précision par une résistance de 1K au tantale.
Ce DAC fonctionne parfaitement et me suffit .Lors d'écoutes chez des amis il n'a pas déçu.

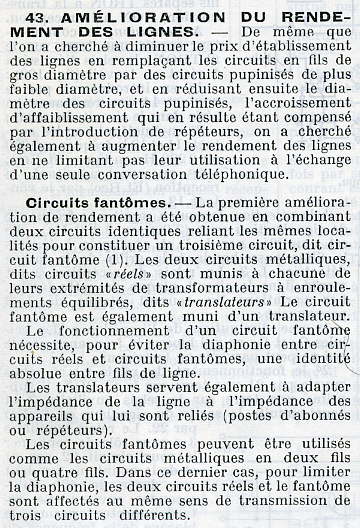

Nota :j'ai trouvé sur l'encyclopédie pratique QUILLET "Applications Electriques"
de 1958 un petit paragraphe obscur sur les translateurs.
